| 產品名稱：對夾雙瓣旋啟式止回閥 |
 |
一、產品對夾雙瓣旋啟式止回閥的詳細資料：
產品型號：H76
產品名稱：對夾雙瓣旋啟式止回閥
產品特點：對夾式止回閥適用于公稱壓力PNl.0MPa~42 0MPa、Classl50～2500；公稱通徑DNl5～1200mm、NPsl／2—48．工作溫度一l96—540℃的各種管路上，月于防止介質剖流。通過選月不同的材質．可適月于水、蒸汽、油品、硝酸、強氧化性介質及尿素等多種介質。
二、標準與規范：
1、設計秘制造：APl594、AP 6D、JB，T8937;
2、結構長度：API594、APl60、DlN3202、JB／T8937，
3、壓力一溫度等級? ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JB，T74，
4、試驗與檢驗AP 598、JB／T 9092：
5、配管法蘭JB，T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47．
三、結構特點：
1、結構長度短．其結構長度只有傳統法蘭止回閥的1/4～1/8;
2、體積小,、重量輕,其重量只有傳統法蘭止回目的1/4～1/20;
3、閥瓣尖閉快速．水錘壓力�。�
4、水平管道或垂直管道均可使月．安裝方便；
5、流道通暢、流體阻力�。�
6、動作i敏、密封性能好;
7、目瓣行程短、關閥沖擊力小;
8、整體結構、簡單緊湊、造型美觀
9、使月壽命長、可靠性高。
四、旋啟式止回閥對比：
|
結構形式
|
H76型對夾雙瓣旋啟式止回閥
|
H44型法蘭單瓣旋啟式止回閥
|
|
水錘壓力
|
小．閥瓣行程短、且有彈簧輔助關閉、關閥速度快
|
很大，閥瓣行程，需要較長的關閉時間
|
|
H76型的水錘壓力只有H44型的1/2—1/5
|
|
尺寸和重量
|
結構長度很短、體積小、重量輕、為閥門的安裝、搬運、存放及管道在布置帶來很大的便利，并能大量節約材料、降低造價
|
結構長度很長，體積笨大．重量很重
|
|
H76型的結構長度只有H44型的1/4～1／10 H76型的重量只有H44型的l／4～1／10
|
|
流體阻力
|
小，流體阻力系數為2.6～0.7，隨著閥門口徑的增大，流體組力系數減小
|
?小，流體阻力系數為1.3～3，但在低壓工況下，閥瓣不能完且開啟，流體阻力大。流體阻力隨著閥門口徑的增大而增大
|
|
安裝
|
可水平安裝或垂直安裝，重量輕．不必為閥門設置支座
|
可水平安裝或垂直安裝．大口徑閥閥重量重，需設置支座
|
|
開啟壓力
|
很小．閥瓣在很小的壓差下就能完全打開
|
較大，閥瓣在較大的壓差下才能完全打開
|
|
可靠性
|
閥門為整體結構、簡單緊湊，閥門關閉時沖擊力注，水錘壓力小，閥門幫命長，可靠性高
|
閥門關時的巨大沖擊力及水錘壓力容易損壞閥門
|
五、升降式止回閥對比：
|
結構形式
|
H71型對夾升降式止回閥
|
H41型法蘭升降式止回閥
|
|
水錘壓力
|
很小、閥瓣行程短、閥瓣輕巧、且有彈簧輔助關閉、關閥速度很快
|
水、閥瓣行程短，但無彈簧輔助關閉
|
|
尺寸和重量
|
結構長度很短、體積很小、重量很徑、為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，關能大量節約材料、降低造價
|
結構長度很長，體積較大、重量很重
|
|
H71型的結構長度只有H41型的1/4～1/8，H71型的重量只有H41型1/7～1/20
|
|
流體阻力
|
較大、流體阻力系數為6.4～2.8
|
很體阻力系數為12～6
|
|
安裝
|
可水平安裝或垂直安裝，重量很輕，安裝容易
|
只能水平安裝，口徑較大的閥門重量，較難安裝
|
|
開啟壓力
|
很小、閥瓣在很小的壓差下就能完全打開
|
較小、閥瓣重量較大，需要一定的壓差才能半閥瓣完全打開
|
|
可靠性
|
閥門為整體結構，簡單緊湊，閥門關閉時沖擊為小，水錘壓力很小，閥門壽命長，可靠性高
|
可靠性較高，但閥門由閥體與閥蓋兩本構成，多了一個潛在的泄漏點
|
六、流體力學性能：H76對夾雙瓣旋啟式止回閥的流體阻力系數、流量系數及開啟壓力：
|
公稱通徑
|
閥門全開啟時的流體阻力系數
|
常溫下閥門全開啟時的水流量系數
|
流體的流向
|
|
DN
|
NPS
|
|
Kv(m3／h)
|
CV(U.S)
|
CV(U.K)
|
↑
|
→
|
|
開啟壓力近似值KPa
|
|
50
|
5
|
2.6
|
63
|
74
|
62
|
2
|
1
|
|
65
|
21/2
|
2.4
|
109
|
128
|
107
|
2
|
1
|
|
80
|
3
|
2.3
|
172
|
201
|
169
|
2
|
1
|
|
100
|
4
|
2.0
|
289
|
338
|
283
|
2
|
1
|
|
125
|
5
|
1.8
|
476
|
557
|
466
|
2
|
1
|
|
150
|
6
|
1.5
|
750
|
878
|
735
|
2
|
1
|
|
200
|
8
|
1.3
|
1432
|
1675
|
1403
|
2
|
1
|
|
250
|
10
|
1.2
|
1330
|
2726
|
2283
|
2
|
1
|
|
300
|
12
|
1.0
|
3676
|
4301
|
3602
|
2
|
1
|
|
350
|
14
|
0.9
|
5274
|
6171
|
5169
|
2
|
1
|
|
400
|
16
|
0.8
|
7306
|
8548
|
7160
|
3
|
1
|
|
450
|
18
|
0.8
|
9246
|
10818
|
9061
|
3
|
1
|
|
500
|
20
|
0.8
|
11415
|
13356
|
11187
|
3
|
1
|
|
600
|
24
|
0.7
|
17573
|
20560
|
17222
|
3
|
1
|
|
700
|
28
|
0.7
|
23919
|
27985
|
23441
|
4
|
1
|
|
750
|
30
|
0.7
|
27458
|
32126
|
26909
|
4
|
1
|
|
800
|
32
|
0.7
|
31241
|
36552
|
30316
|
4
|
1
|
|
900
|
36
|
0.7
|
39539
|
46261
|
38748
|
4
|
1
|
|
1000
|
40
|
0.7
|
48814
|
57112
|
47838
|
4
|
1
|
|
1050
|
42
|
0.7
|
53817
|
62966
|
52741
|
4
|
1
|
|
1200
|
48
|
0.7
|
70292
|
82242
|
68886
|
4
|
1
|
七、H76對夾雙瓣旋啟式止回閥主要尺寸及重量：
|
配管法蘭
|
公稱壓力
|
常規產品型號
|
|
JB/T74～90
GB/T9112～9124
HG50592～20614
|
PN1.0MPa
|
H76H-10C
|
H76W-10P
|
H76W-10P8
|
H76W-10P3
|
H76W-10R
|
H76W-10R8
|
H76W-10R3
|
|
PN1.6MPa
|
H76H-16C
|
H76W-16P
|
H76W-16P
|
H76W-16P3
|
H76W-16R
|
H76W-16R8
|
H76W-16R3
|
|
PN2.5MPa
|
H76H-25
|
H76W-25P
|
H76W-25P8
|
H76W-25P3
|
H76W-25R
|
H76W-25R8
|
H76W-25R3
|
|
PN4.0MPa
|
H76H-40
|
H76W-40P
|
H76W-40P8
|
H76W-40P3
|
H76W-40R
|
H76W-40R8
|
H76W-40R3
|
|
PN6.3MPa
|
H76H-63
|
H76W-63P
|
H76W-63P8
|
H76W-63P3
|
H76W-63R
|
H76W-63R8
|
H76W-63R3
|
|
PN10.0MPa
|
H76H-100
|
H76W-100P
|
H76W-100P8
|
H76W-100P3
|
H76W-100R
|
H76W-100R8
|
H76W-100R3
|
|
PN13.0MPa
|
H76H-160
|
H76W-160P
|
H76W-160P8
|
H76W-160P3
|
H76W-160R
|
H76W-160R8
|
H76W-160R3
|
|
PN20.0MPa
|
H76H-200
|
H76W-200P
|
H76W-200P8
|
H76W-200P3
|
H76W-200R
|
H76W-200R8
|
H76W-200R3
|
|
PN25.0MPa
|
H76H-250
|
H76W-250P
|
H76W-250P8
|
H76W-250P3
|
H76W-250R
|
H76W-250R8
|
H76W-250R3
|
|
GB/T9112～9124
HG20615～20635
SH3406
|
PN2.0MPa
|
H76H-20C
|
-
|
H76W-20P8
|
H76W-20P3
|
-
|
H76W-20R8
|
H76W-20R3
|
|
PN5.0MPa
|
H76H-50
|
-
|
H76W-50P8
|
H76W-50P3
|
-
|
H76W-50R8
|
H76W-50R3
|
|
PN11.0MPa
|
H76H-110
|
-
|
H76W-110P8
|
H76W-110P3
|
-
|
H76W-110R8
|
H76W-110R3
|
|
PN15.0MPa
|
H76H-150
|
-
|
H76W-150P8
|
H76W-150P3
|
-
|
H76W-150R8
|
H76W-150R3
|
|
PN26.0MPa
|
H76H-260
|
-
|
H76W-260P8
|
H76W-260P3
|
-
|
H76W-260R8
|
H76W-260R3
|
|
PN42.0MPa
|
H76H-420
|
-
|
H76W-420P8
|
H76W-420P3
|
-
|
H76W-420R8
|
H76W-420R3
|
|
-
|
Class150
|
H76H-A1C
|
-
|
H76W-A1P8
|
H76W-A1P3
|
-
|
H76W-A1R8
|
H76W-A1R3
|
|
Class300
|
H76H-A3
|
-
|
H76W-A3P8
|
H76W-A3P3
|
-
|
H76W-A3R8
|
H76W-A3R3
|
|
Class600
|
H76H-A6
|
-
|
H76W-A6P8
|
H76W-A6P3
|
-
|
H76W-A6R8
|
H76W-A6R3
|
|
Class900
|
H76H-9
|
-
|
H76W-9P8
|
H76W-9P3
|
-
|
H76W-9R8
|
H76W-9R3
|
|
Class1500
|
H76H-15
|
-
|
H76W-15P8
|
H76W-15P3
|
-
|
H76W-15R8
|
H76W-15R3
|
|
Class2500
|
H76H-A25
|
-
|
H76H-A25P8
|
H76H-A25P3
|
-
|
H76H-A25R8
|
H76H-A25R3
|
|
主要
零件
材料
|
閥體
|
WCB（A105）
|
ZG1Cr18Ni9Ti
|
CFB（304）
|
CF3（304L）
|
ZG1Cr18Ni12Mo2Ti
|
CF8M（316）
|
CF3M（316M）
|
|
閥擗
|
CF8
|
CF8
|
CF8
|
CF3
|
CF9M
|
CF8M
|
CF3M
|
|
目軸
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni9
|
00Cr19Ni10
|
ZG1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
|
00Cr17Ni14Mo2
|
|
彈簧
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
00Cr19Ni10
|
00Cr17Ni14Mo2
|
00Cr17Ni14Mo2
|
00Cr17Ni14Mo2
|
|
適用工況
|
適月介質
|
水、蒸汽、
油品等
|
硝酸等腐蝕性介質
|
強氧化性介質
|
醋酸等腐蝕性介質
|
屎素等腐
蝕性介質
|
|
適用溫度（℃）
|
-29～425
|
-196～540
|
-196～425
|
-196～540
|
-196～455
|
|
注：本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況，其他要求及其型號編制參見對夾式止回閥型號編制方法。
|
|
|
|

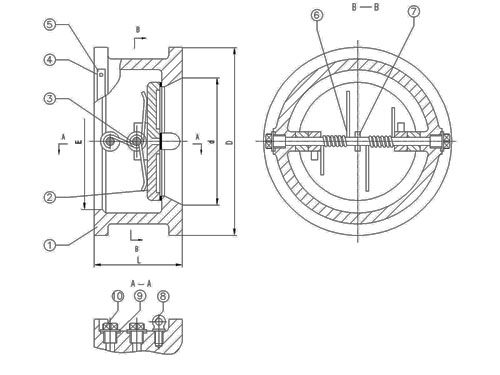

八、H76對夾雙瓣旋啟式止回閥主要尺寸及重量：
|
壓力級
|
公稱通徑
|
R寸Cmm)
|
|
配管法蘭(供參考)
|
|
NPS
|
DN
|
L
|
D
|
D3
|
D2
|
重量(Kg)
|
螺栓孔中心口直徑D1
|
螺栓
數量
|
螺栓直徑d
|
螺栓長度L
|
|
in
|
mm
|
RI
|
RJ
|
|
Cllass150
PN2.0MPa
|
2
|
50
|
60
|
103
|
56
|
51
|
2
|
120.5
|
4
|
5/8
|
M16
|
140
|
155
|
|
21/2
|
65
|
67
|
122
|
73
|
65
|
3
|
139.5
|
4
|
5/8
|
M16
|
150
|
165
|
|
3
|
80
|
73
|
135
|
88
|
80
|
4
|
152.5
|
4
|
5/8
|
M16
|
160
|
175
|
|
4
|
100
|
73
|
173
|
108
|
102
|
6
|
190.5
|
8
|
5/8
|
M16
|
170
|
185
|
|
5
|
125
|
86
|
195
|
132
|
127
|
8
|
216.0
|
8
|
3/4
|
M20
|
190
|
205
|
|
6
|
150
|
98
|
220
|
160
|
152
|
13
|
241.5
|
8
|
3/4
|
M20
|
205
|
220
|
|
8
|
200
|
127
|
277
|
210
|
203
|
25
|
298.5
|
8
|
3/4
|
M20
|
240
|
255
|
|
10
|
250
|
146
|
337
|
266
|
254
|
39
|
362.0
|
12
|
7/8
|
M24
|
270
|
285
|
|
12
|
300
|
181
|
407
|
310
|
305
|
54
|
432.0
|
12
|
7/8
|
M24
|
310
|
325
|
|
14
|
350
|
184
|
448
|
355
|
350
|
80
|
476.0
|
12
|
1
|
M27
|
325
|
|
|
|
|
|
